多功能无线温湿度监测系统

一、设备简介：

      该产品已获得国家专利，专利号为：201320072472.9。产品采用数字化无线组网技术，无需布线、选点灵活、触摸屏界面、操作简便。高能电池能给无线温/湿度变送器连续供电达二年以上。本系统具有远程（3000米）无线接收信号和因特网接入功能，可根据测量点多少配置相应数量的无线温/湿度变送器，主机（触摸屏）配置有我们自主研发的应用程序，能耗低、稳定性好、可长时间连续工作、可分别设置各个测量点的温湿度报警值，当测量值超限时自动发出声光报警并有继电器触点输出，能同时自动识别、接收、显示和记录现场各个测量点的温湿度值及其走势图，可用电脑调用和处理历史数据，还可利用电脑或者移动终端(如手机和平板电脑等)在异地进行实时监控、实时操作。

二、标准配置：

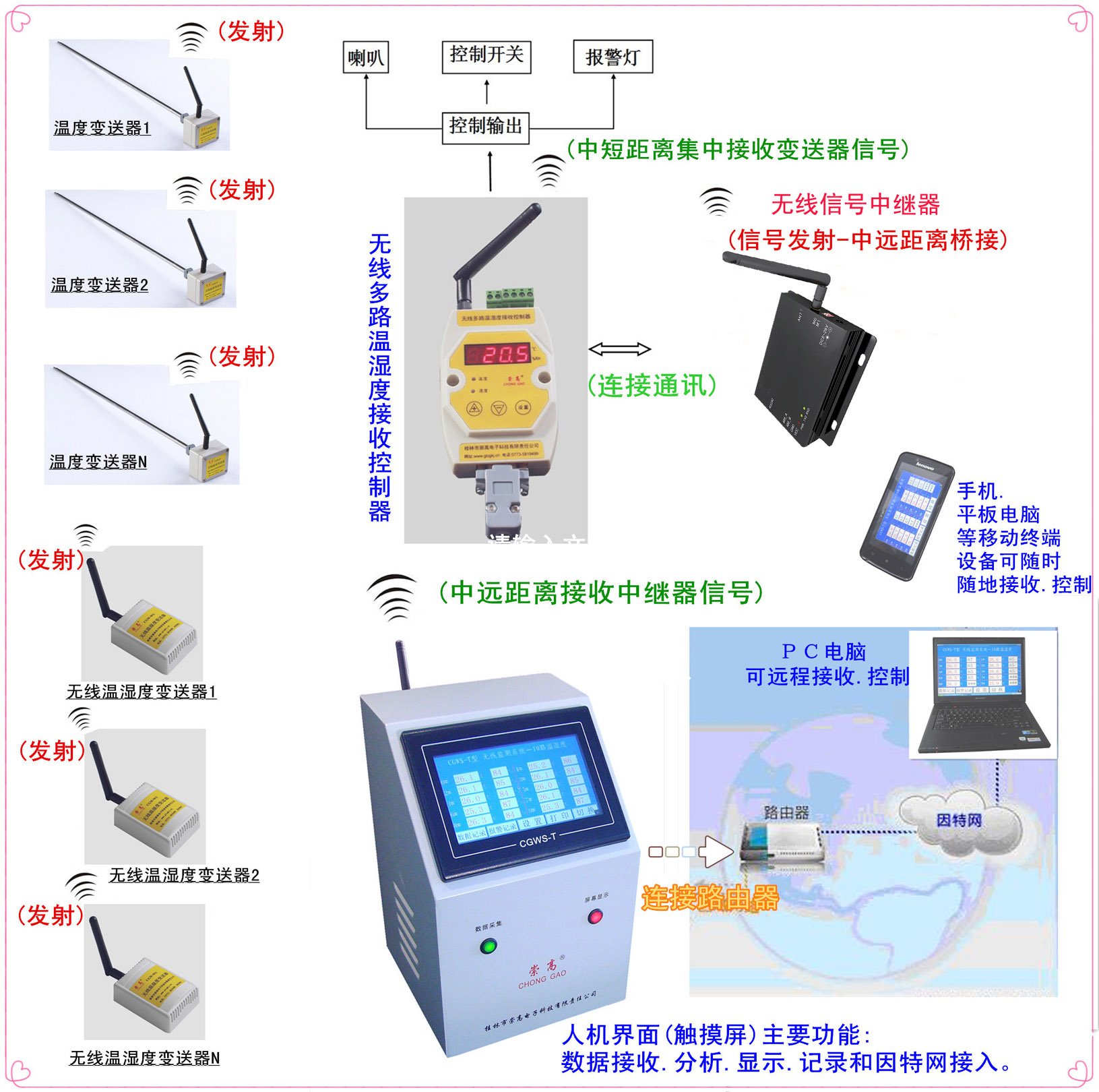

主机、无线温湿度巡检控制器(接收器)、无线信号中继器、10个无线温湿度变送器或无线温度变送器。

三、性能特点：

A.可实时监测环境的温湿度或者物料内部的温度，标配10个测量点，并可根据需要增加测量点(增配变送器数量)。

B.可分别设置各个测量点的温湿度报警值，当测量值超限时自动发出声光报警并有继电器触点输出。

C.主机（触摸屏）配置有我们自主研发的应用程序，能耗低、稳定性好、可长时间连续工作、自动记录测量数据、操作方便、所得数据客观可靠，能为生产过程的质量追溯和提高质量管理水平提供客观的和科学的依据，具备以下功能：

    1. 能同时自动识别、接收、显示和记录现场各个测量点的温湿度值及其走势图。

    2. 能随时按日期查询长达两年内的历史数据（如测量值、走势图、报警记录等）。

    3.利用主机的网络接入功能，将其与路由器连接，可利用电脑或者移动终端(如手机和平板 电脑等)远程进行实时监控、实时操作，如调用和处理历史数据，将记录文件里的数据进行再编辑、存储和打印等。

四、主要性能指标：

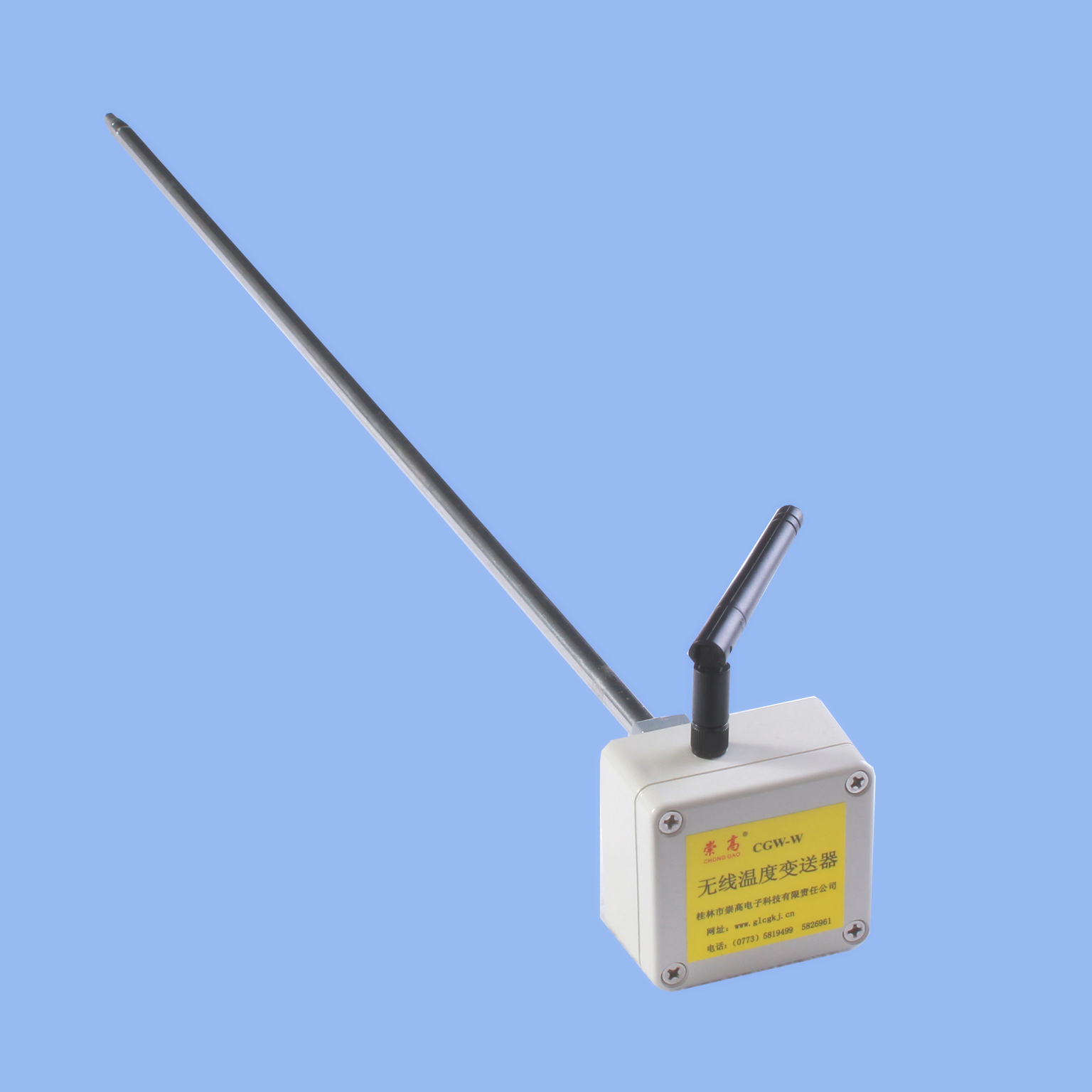

    A.温度变送器：       测温范围：-5～125℃　　测温精度：±0.3℃（0～50℃），其除±1%FS。

     B.温湿度一体变送器：测温范围：-5～55℃      测温精度：±0.3℃（在0～50℃），其除±1%FS。

                         测湿范围：10～99%RH　   测湿精度：±3%RH（20～35℃内），其除±4% RH。

五、各部件介绍：

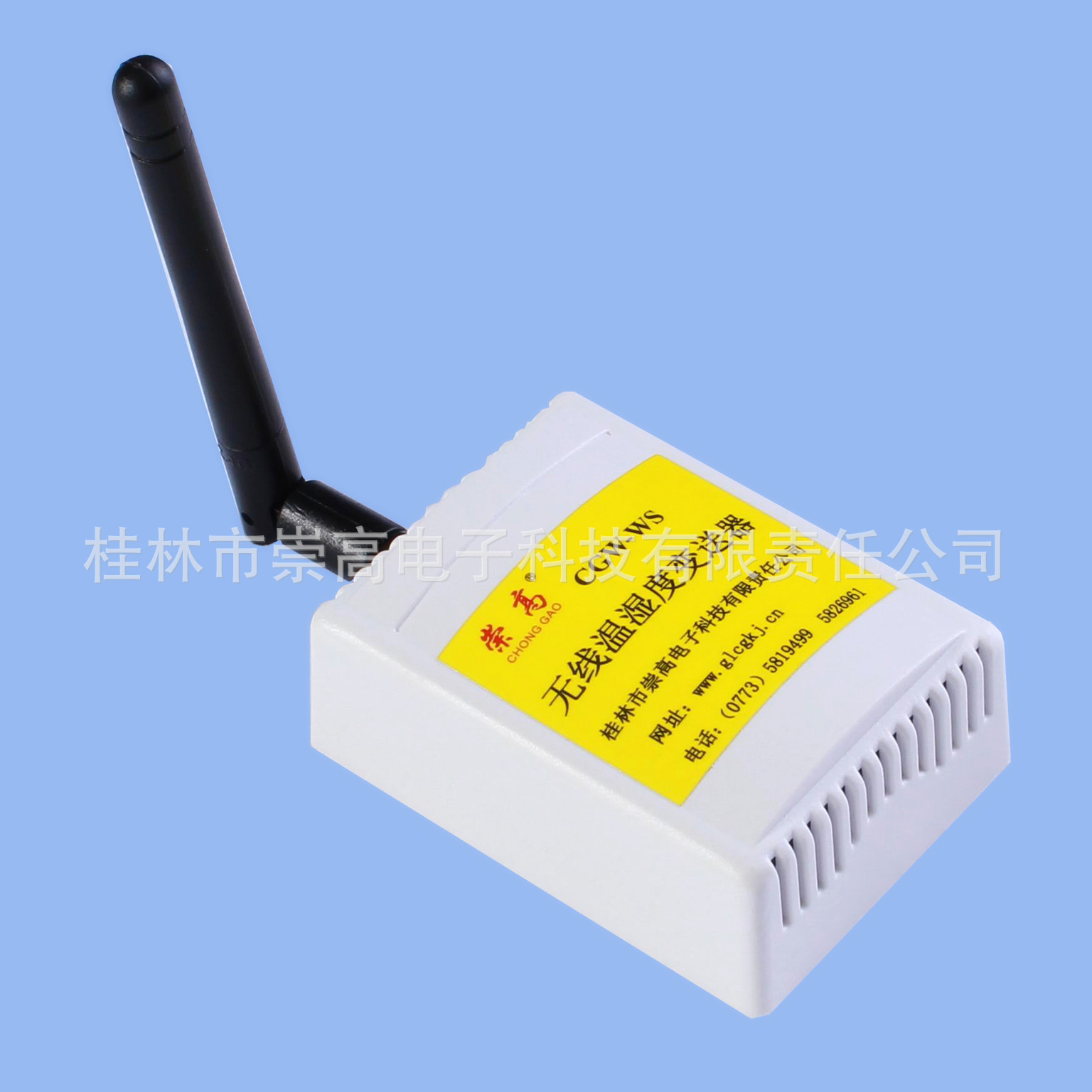

2.无线温湿度变送器

  特点与用途：

      内置有一体化的温湿度传感器、测量模块和发射模块，安装在指定的位置， 能将感应到该位置环境的温湿度变化信号向空中发射。

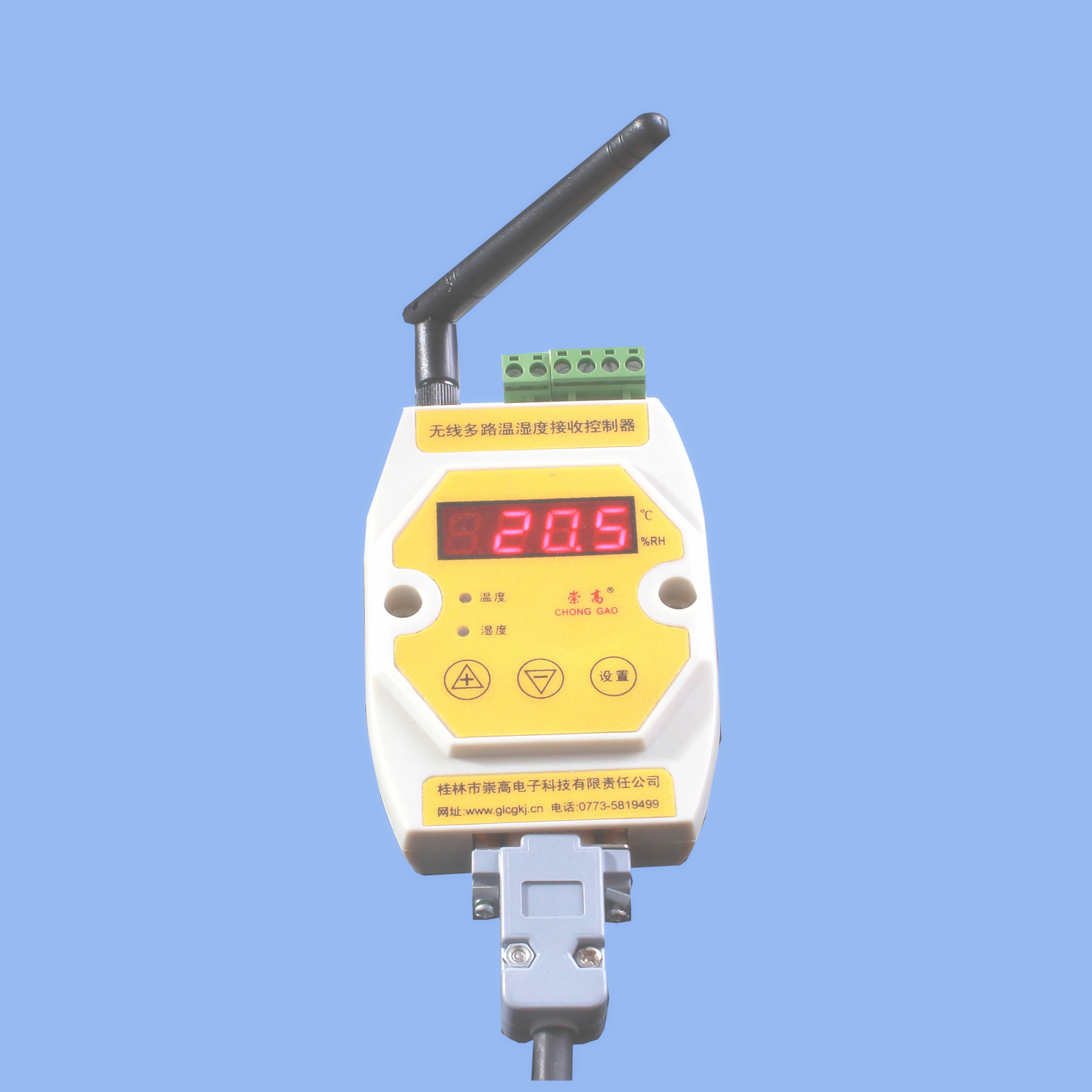

3.无线温湿度接收控制器

  特点与用途：

      能在应用场景范围内（300米半径）无线接收放置在场景内各个无线温湿度变送器或无线温度变送器发射出的信号，并进行识别和运算，循环显示各测量点的温湿度值，通过与无线中继器连接可把信号无线传送给系统主机，距离可从数百米至数千米。通过按键还可以设定包括各个变送器温湿度报警值在内的多个参数值，在测量值超限时发出声光报警信号，并输出继电器触点开关，接收控制器设有硬件看门狗，运行安全可靠，可实现多个联网监控。

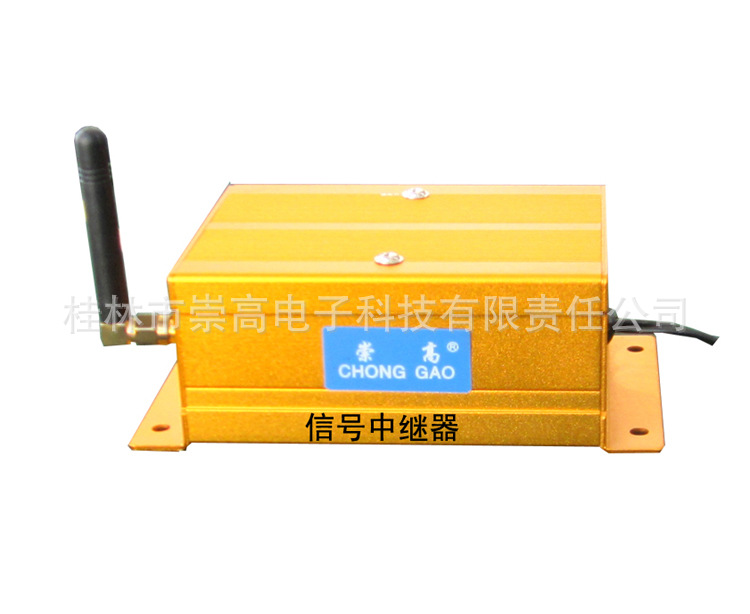

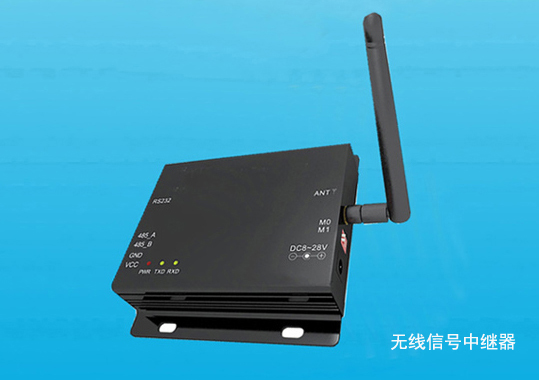

4.无线信号中继器

  特点与用途：

与无线多路温湿度接收控制器有线相连，将其接收到的信号无线转发给主机(触摸屏)，距离可从数百米至数 千米。

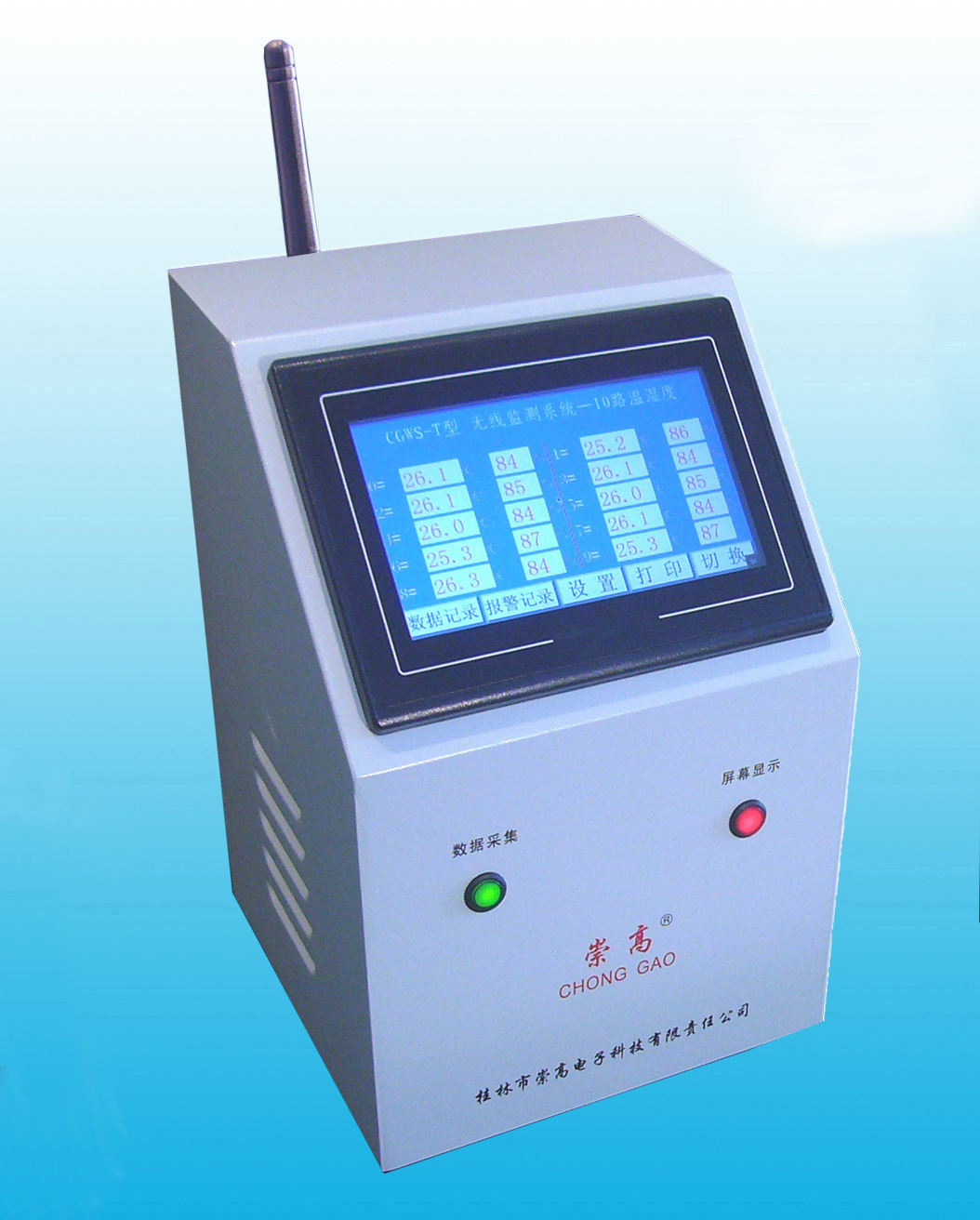

5.系统主机（触摸屏）

  特点与用途：

         与无线多路温湿度接收控制器有线相连或无线接收信号中继器的信号，实时显示和记录各个测量点的工作状态、分析它们的数据、自动生成报表、趋势图、报警记录；设定或修改各个变送器的报警值、湿度校正值和系统参数，如：每屏趋势图的跨度时间、数据记录间隔时间、网络参数等；可接入局域网或互联网，与电脑进行网络连接，可在电脑上操作主机并获取相关数据等。

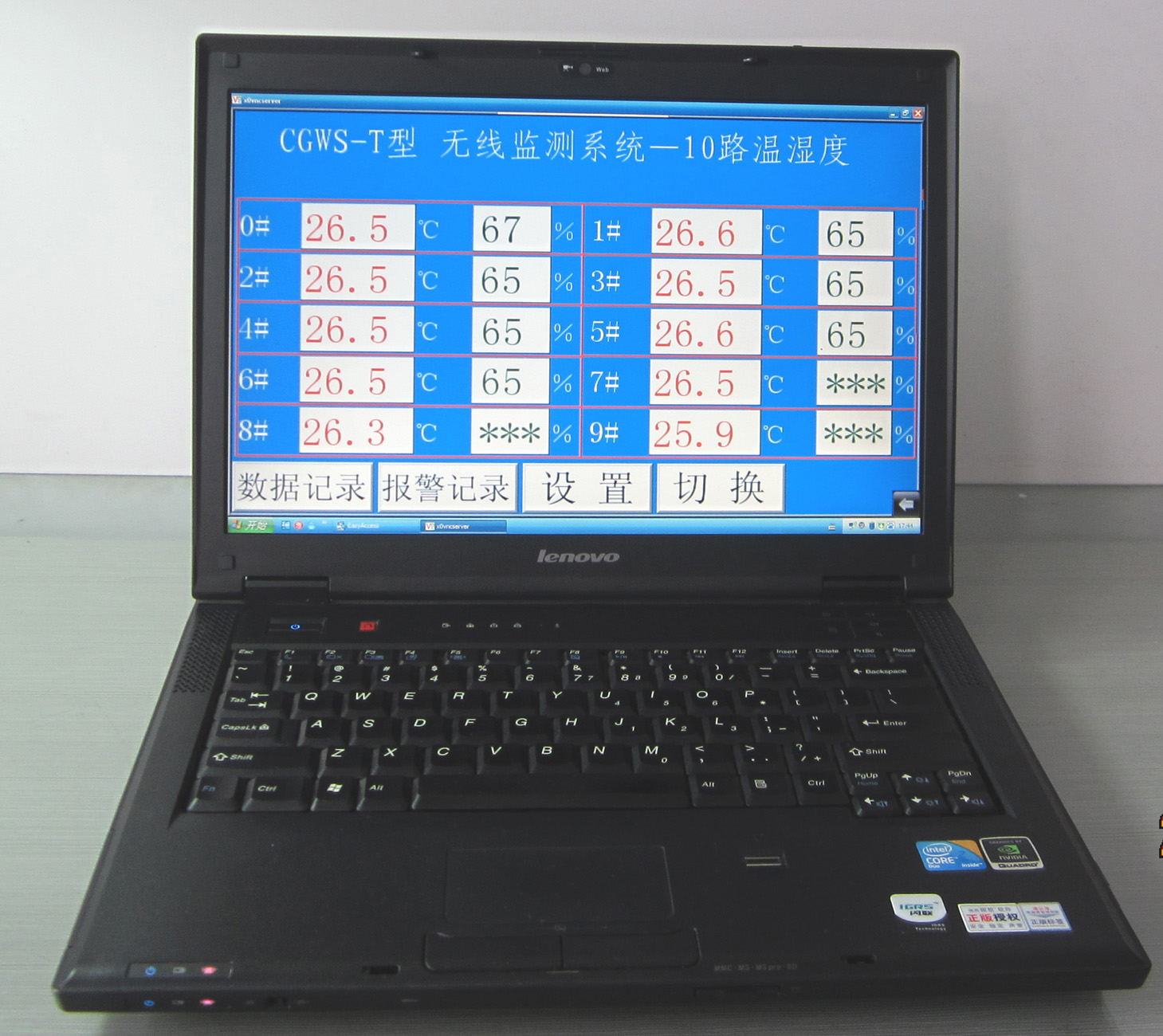

6.PC终端（计算机）

   特点与用途：

    可从网上远程登录访问系统主机，监控系统运行情况，并可将系统内的数据下载保存和分析。

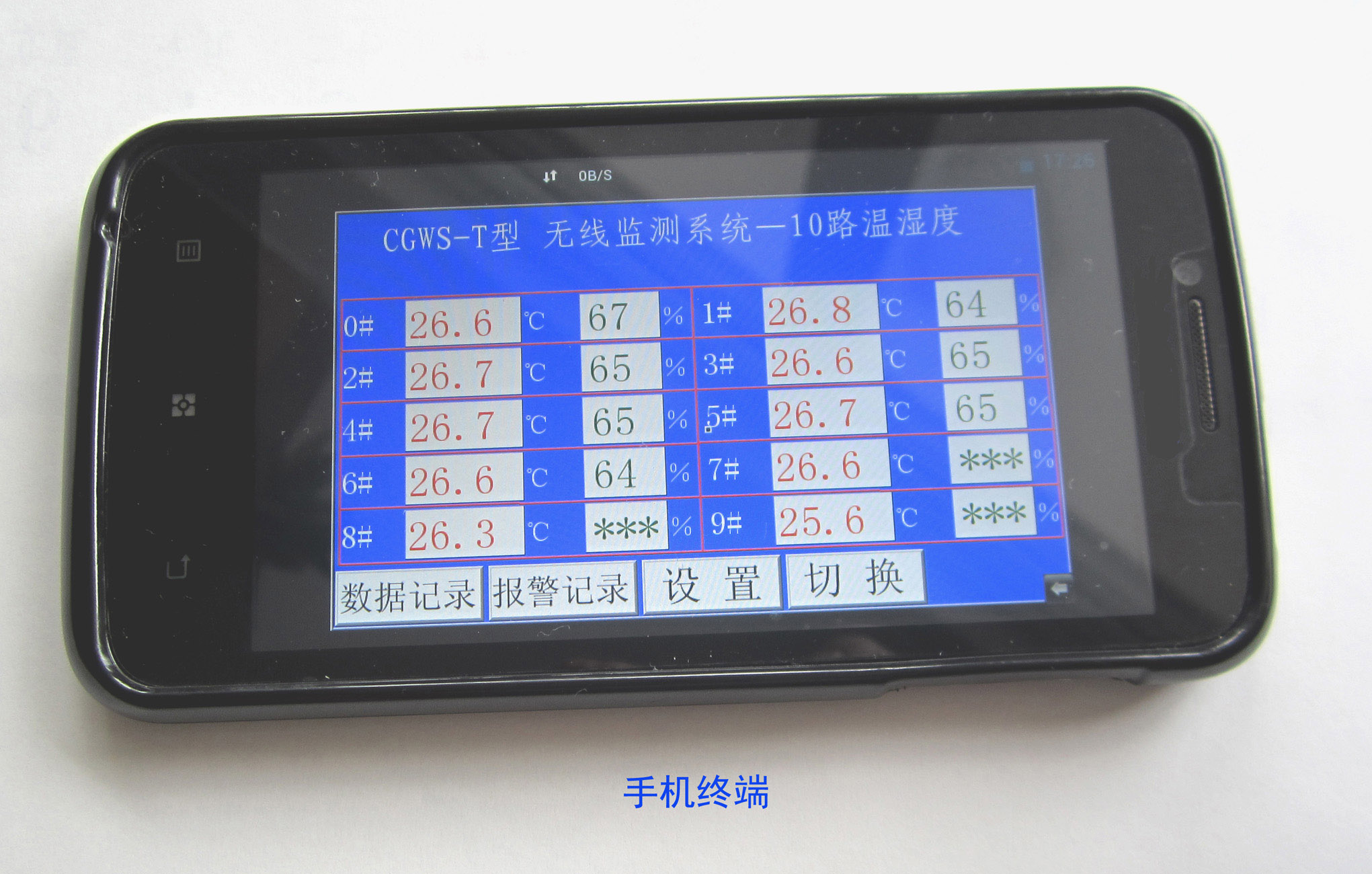

7.移动终端（手机或平板电脑）

    特点与用途：

     可从网上远程登录访问系统主机，监控系统运行情况。
